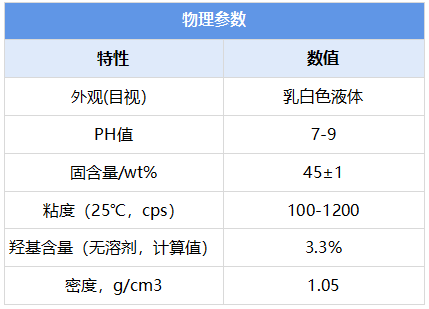

Houxian®5033是含羟基官能团的丙烯酸二级分散体，具有极高的丰满度与鲜映性；较高的无泡膜厚、耐化性能优异、可参与颜料研磨、施工窗口广；适应不同使用环境，满足不同地域的施工需求。

由于其特殊的结构设计，使得产品具有极高的丰满度与鲜映性，高光泽，漆膜外观好，装饰效果极佳。

白漆配漆比例

Houxian®5033：固化剂80%2655（PGDA）：水=100:20:20

（NCO过量1.5倍） 施工粘度：28.56 s/25℃（盐田2#杯）

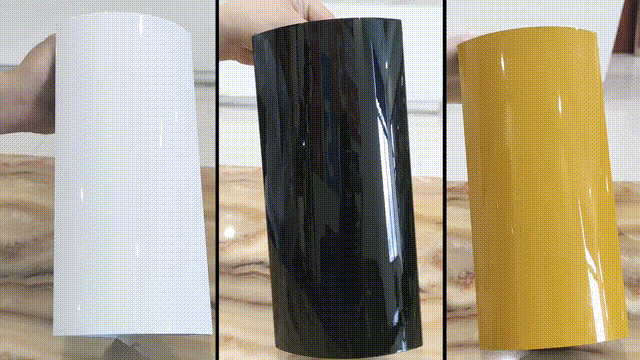

如同镜面般的高光泽

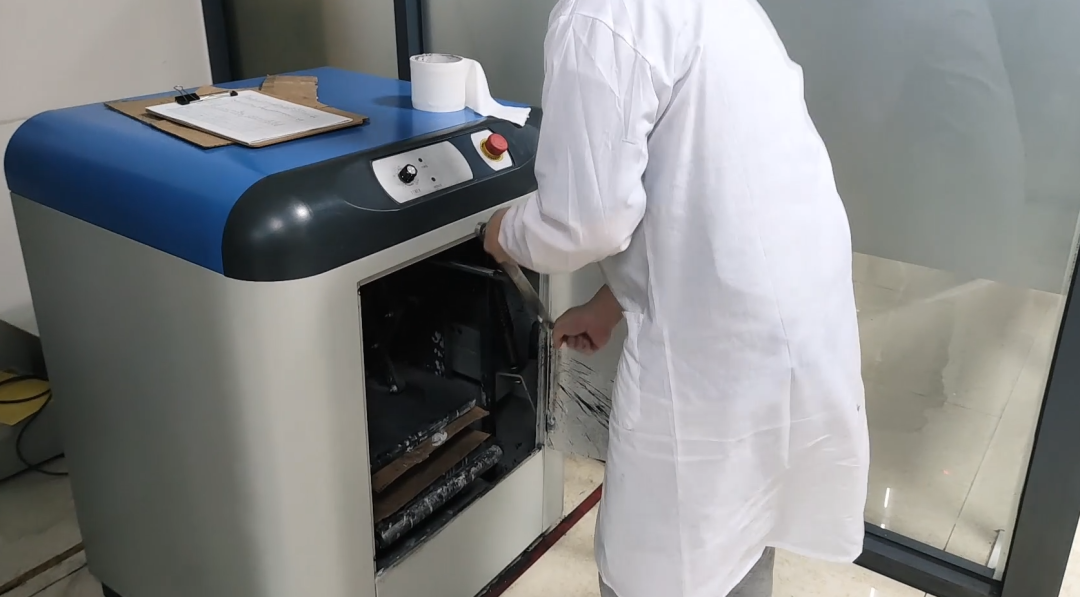

Houxian®5033可较好地参与颜料研磨，按照特定配方制备颜料浆，放入震荡机震荡研磨半小时，浆料细腻，流动性依然很强。

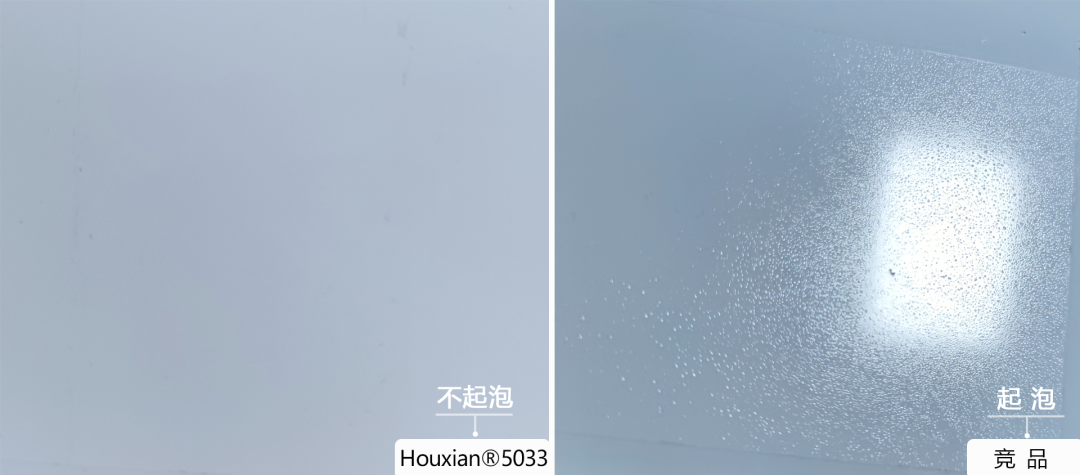

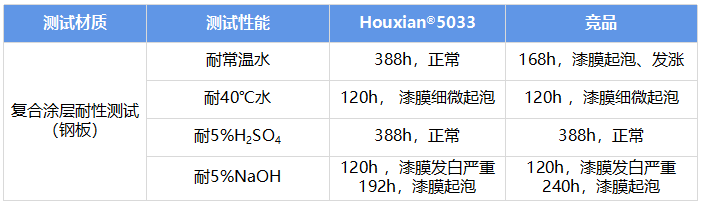

复合涂层钢板耐常温水测试＞360h，Houxian®5033不起泡不生锈；竞品起泡，Houxian®5033的耐水性能明显优于竞品。

Houxian®5033还具有优异的耐化性能。

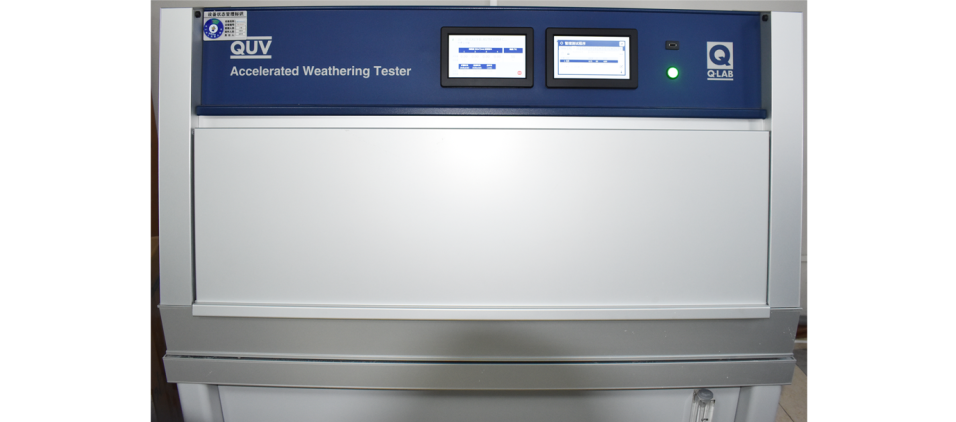

Houxian®5033的耐候性能也比较突出，耐QUVB-313人工加速老化 1000小时，1级失光，0级变色。

老化测试

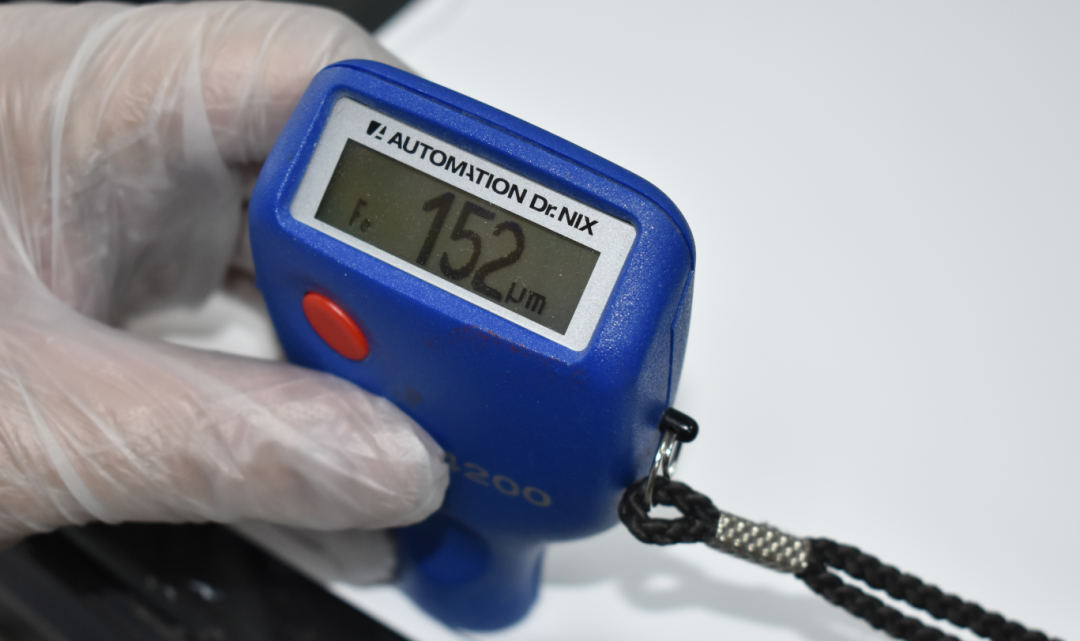

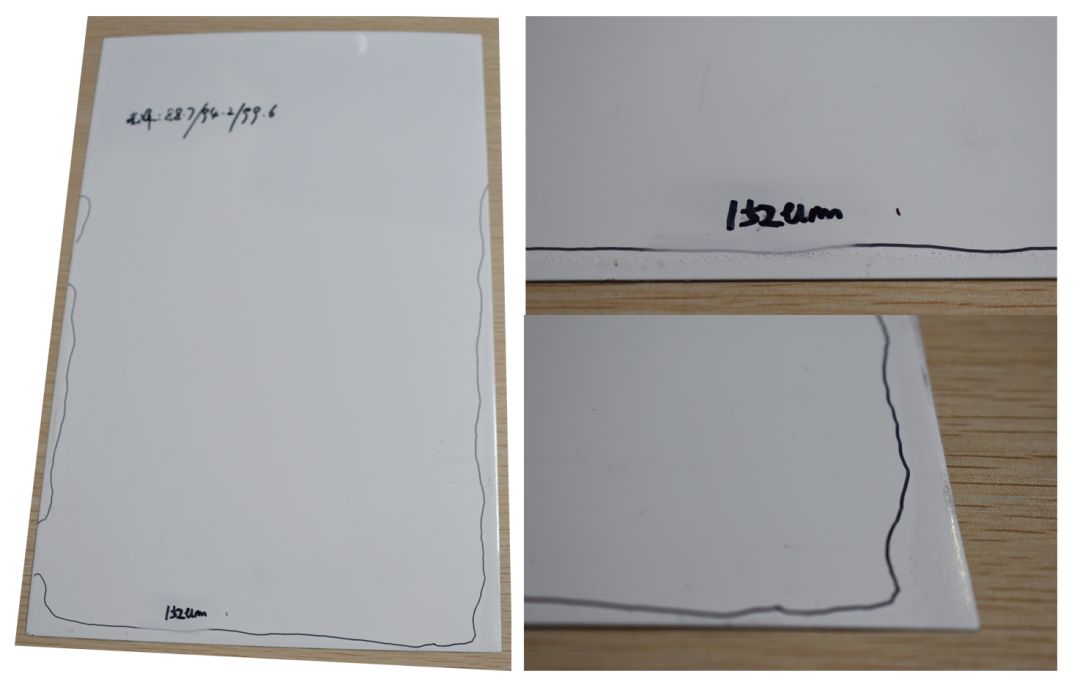

常温下的施工无泡膜厚测试

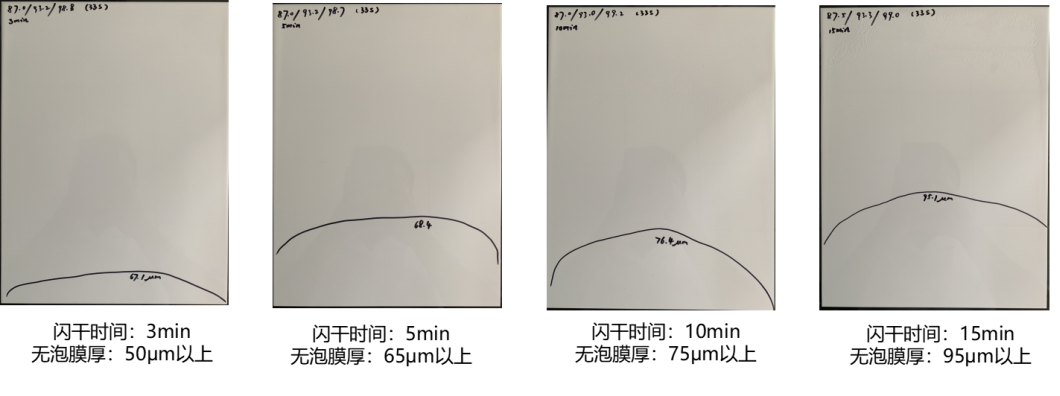

闪干时间对无泡膜厚是有影响的，但Houxian®5033还是能保持在干膜50μm以上。

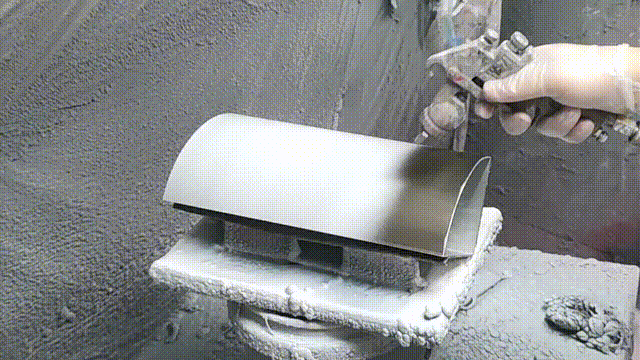

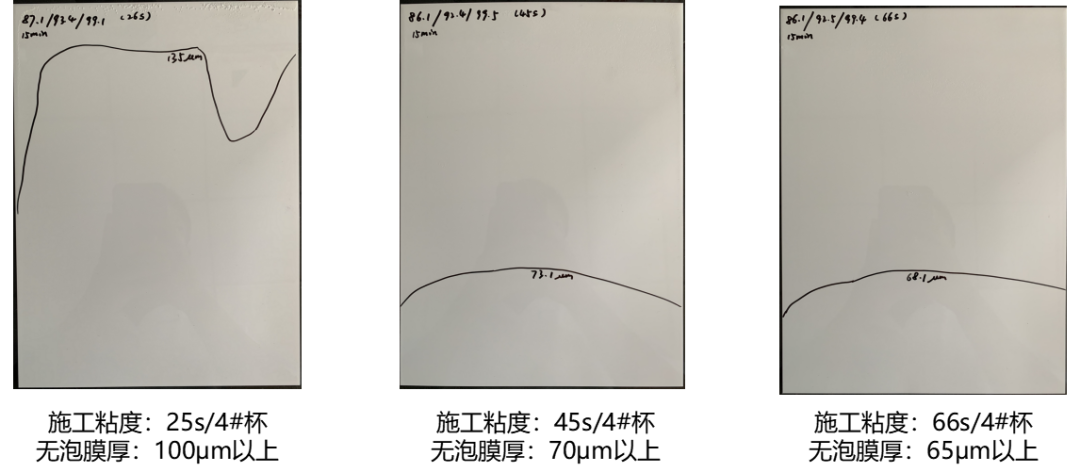

不同施工方式，因粘度不同，气泡从涂膜溢出时间不同，导致无泡膜厚不同。

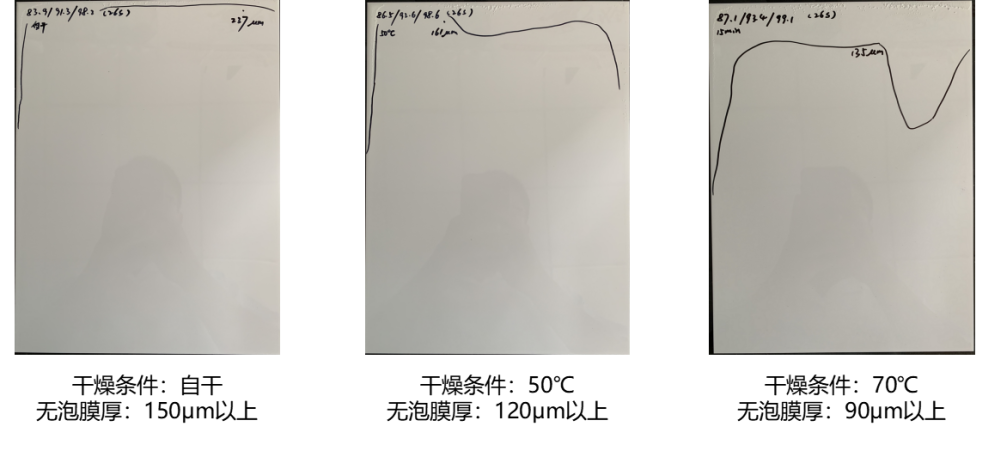

干燥温度越高，漆膜的开放时间越短，Houxian®5033在这种低温干燥条件下还是具有很好的无泡膜厚。

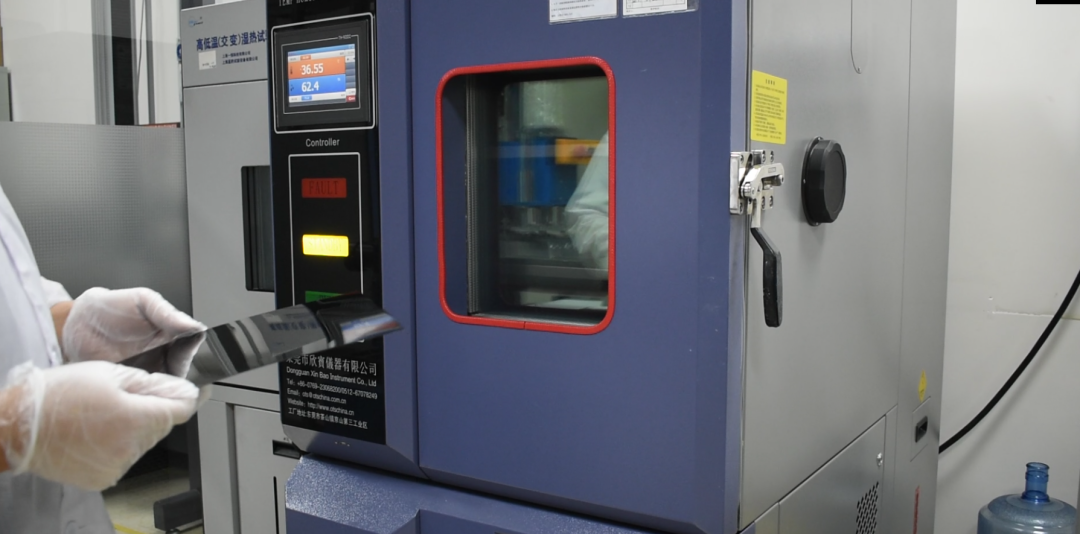

在不同的温湿度条件下，进行施工无泡膜厚及光泽度测试，Houxian®5033的无泡膜厚及光泽度均优于竞品，Houxian®5033能满足不同领域不同环境下的施工需求。

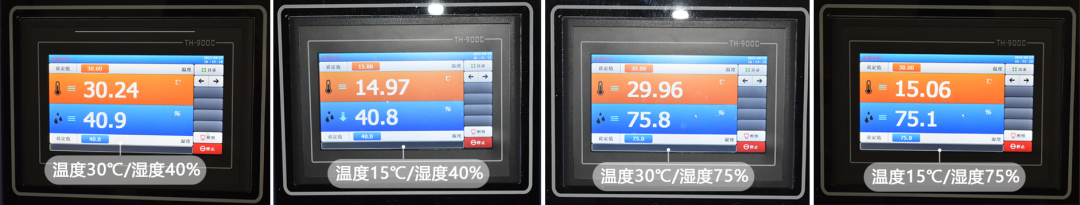

施工窗口具体为

30℃时40%的相对湿度、30℃时75%的相对湿度、

15℃时40%的相对湿度、15℃时75%的相对湿度。

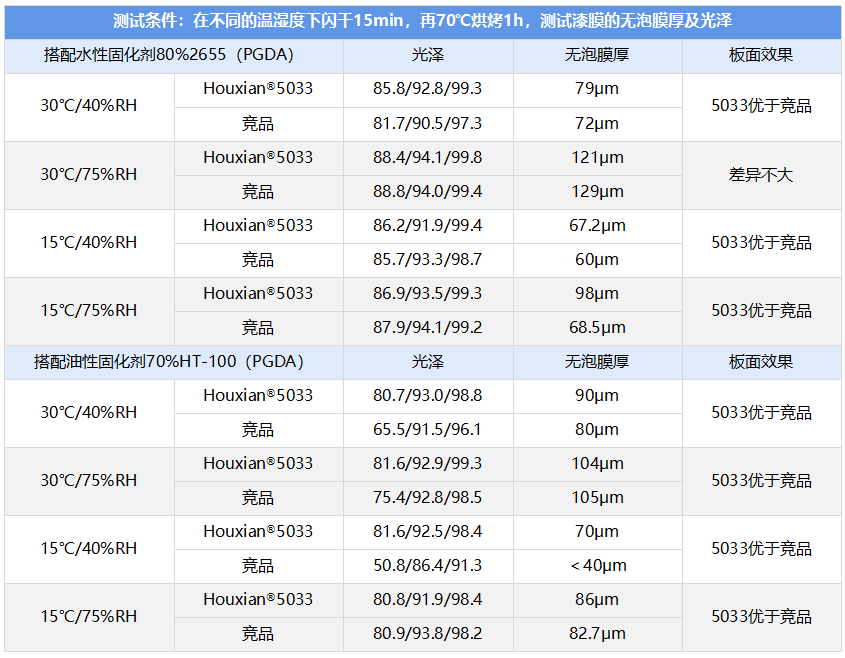

光泽度、无泡膜厚对比如下：

Houxian®5033能广泛应用于工程机械、轨道交通、大巴等表面涂装领域。
