随着国家环保政策的完善和人们环保意识的提升，金属涂料的防护方案已逐渐“油改水”，升级为水性2K环氧底漆配套水性2K聚氨酯面漆。这套方案存在的行业难题是：单涂层水性2k环氧底漆耐盐雾性能可达到500小时甚至更高，但是配套水性2k聚氨酯面漆后，大多数存在耐盐雾性能下降的问题。

为了解决此行业难题，花果山对复合涂层的耐盐雾性能进行了深入研究，并通过大量的实验去优化树脂，最终找到了良好的解决方案。采用Houxian®EP304水性环氧作为底漆，搭配Houxian®5033水性羟基丙烯酸分散体作为面漆，能够大大提升复合涂层的耐盐雾性能，可轻松达到500小时甚至更高。

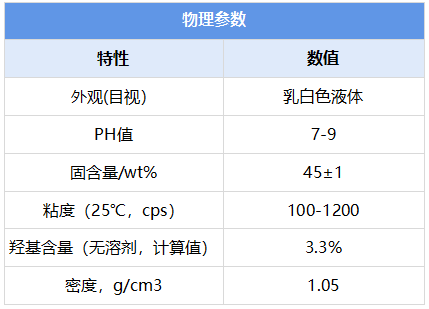

Houxian®5033

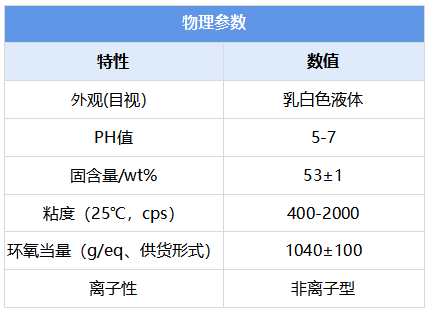

Houxian®EP304

水性2k环氧底漆测试配方

①Houxian®EP304环氧底漆+Houxian®GZ04环氧固化剂=5：1

②Houxian®EP304环氧底漆+Houxian®GZ04环氧固化剂=8：1

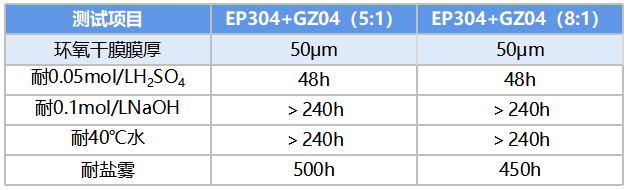

不同施工配比的水性2K环氧底漆性能表

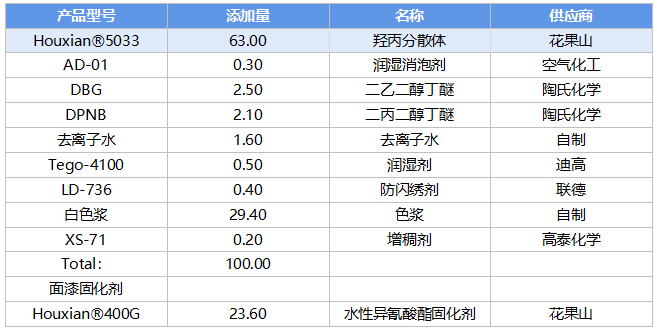

水性2K聚氨酯面漆测试配方

Houxian®400G水性异氰酸酯固化剂

NCO=14.68% （NCO:OH=1.5）

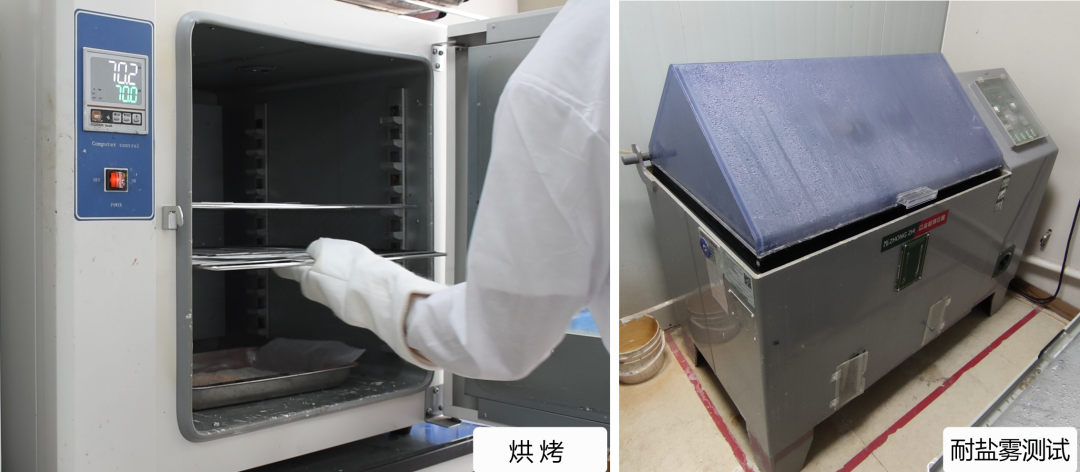

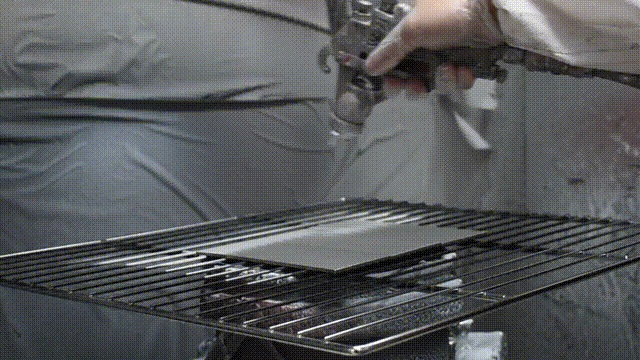

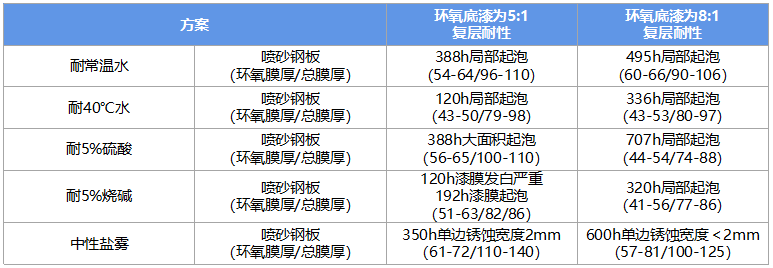

按上述底漆和面漆配方，水性2K环氧底漆与胺固化剂配比按8:1和5:1分别制板，采用Houxian®5033白色面漆搭配Houxian®400G固化剂，按照底漆喷涂表干15分钟，70℃烘烤2h，放置7天，后喷涂聚氨酯面漆，表干15分钟，70℃烘烤30分钟，然后60℃再烘烤12小时后进行测试，性能如下:

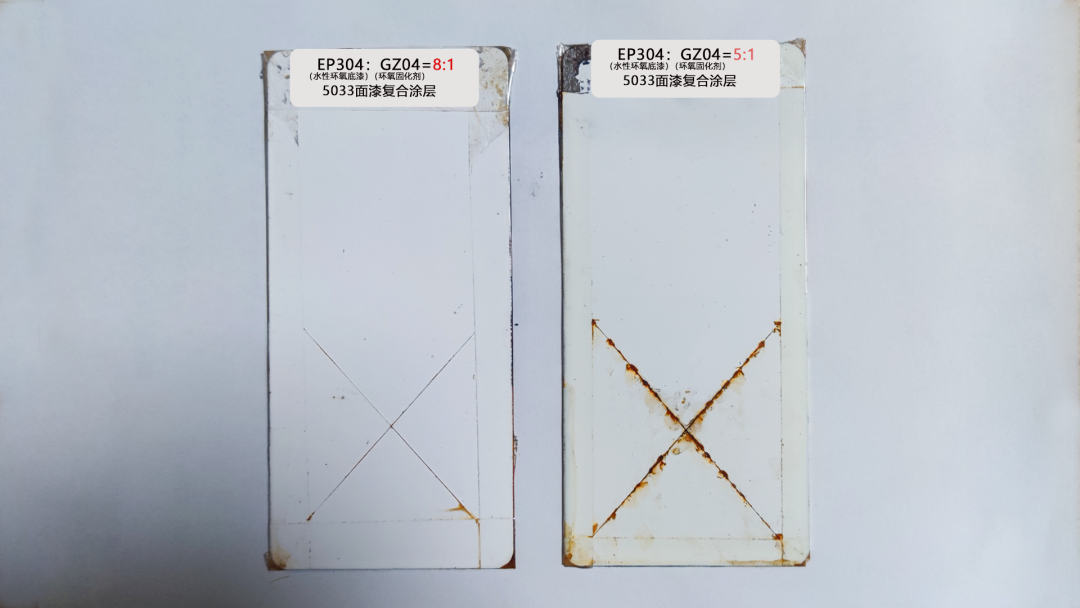

Houxian®EP304水性环氧底漆搭配Houxian®GZ04环氧固化剂施工配比为8：1时，Houxian®5033白色面漆搭配Houxian®400G固化剂，复合涂层的性能明显提升，特别是耐盐雾性能，变得更加优越，从而解决行业痛点。
