【研讨会回顾】挑战工业/木器水性杂化树脂的自干硬度极限近日，由中国化工企业管理协会举办的“2023水性树脂制备技术与工艺性能及应用交流研讨会”在杭州圆满落幕。
本次研讨会，业内资深专家云集，作为演讲嘉宾之一，花果山技术总监梁勇博士跟参会嘉宾分享了“挑战工业/木器水性杂化树脂的自干硬度极限”的主题报告。
花果山一直坚持把大部分资源都投入到产品本身的研发上，在原料、配方、性能上精心设计、潜心研究，并以此找到差异化的性能和优势，把具有创新力的产品给到市场，针对性地解决广大客户的痛点和需求，进一步促进行业可持续发展。

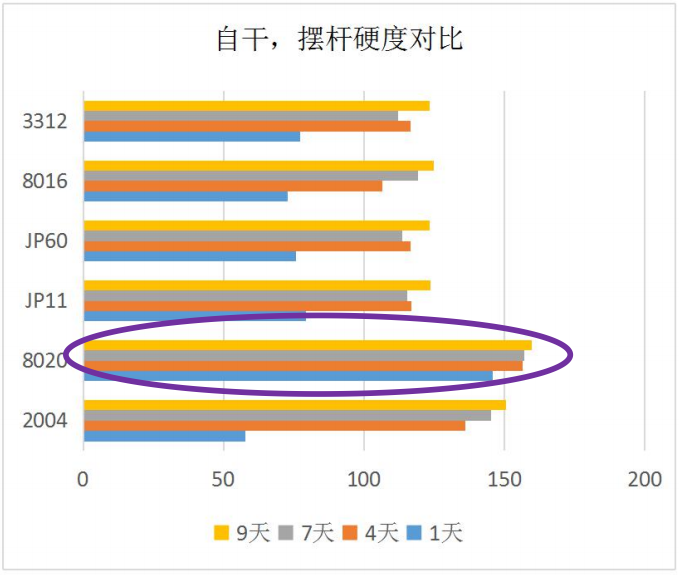

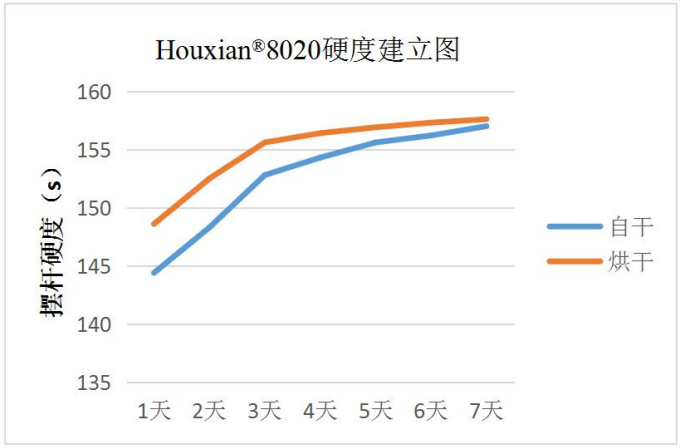

与您一起回顾此次研讨会我们带来的方案~ 硬度极限之一 PA——Houxian®8020 Houxian®8020水性自交联丙烯酸分散体（功能型复配树脂），Tg>110℃、MFFT≈50℃，专为满足极端砂带重磨不粘底漆，极端热回粘要求清漆，和高硬抗刮面漆的高端市场需求而开发。本产品不含表面活性剂，粒径细小，透明度高，罐内和干膜效果极透，漆膜表面平整细腻，尤为适合用于着色底材上暖木清漆的调制。 硬度建立迅速，室温自干隔夜摆杆硬度可达144S，已达最终硬度的90%。  干燥条件： 自干——常温干燥7天 烘干——50℃*24小时，常温干燥6天 自干早期硬度和最终硬度表现极为突出，甚至优于大部分双组份产品。  干燥条件： 自干——常温干燥7天 其他特性：

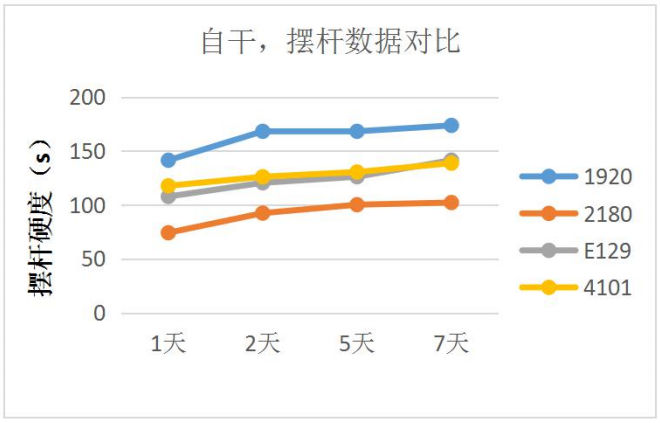

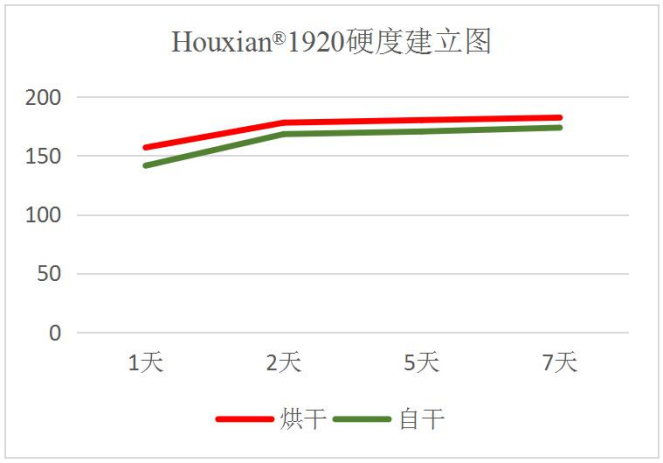

硬度极限之二 PUD——Houxian®1920 Houxian®1920是一款高硬、高韧、高透自交联水性脂肪族聚氨酯分散体，单组份室温自干三天硬度达到1H以上（摆杆硬度180s）。与丙烯酸乳液互配性好，可用于高端单组份水性木器面漆的制备；与乙醇相容性佳，可用于面修色的调制，尤其适合高难度的湿碰湿工艺。该产品采用丙酮法制得（成品丙酮含量约0.5%），不含NMP、DMF、DMAC等其他有机溶剂。 硬度建立快  干燥条件： 自干——常温干燥7天 烘干——50℃*24小时，常温干燥 硬度优势明显  同类竞品中，突出的硬度表现 其他特性：

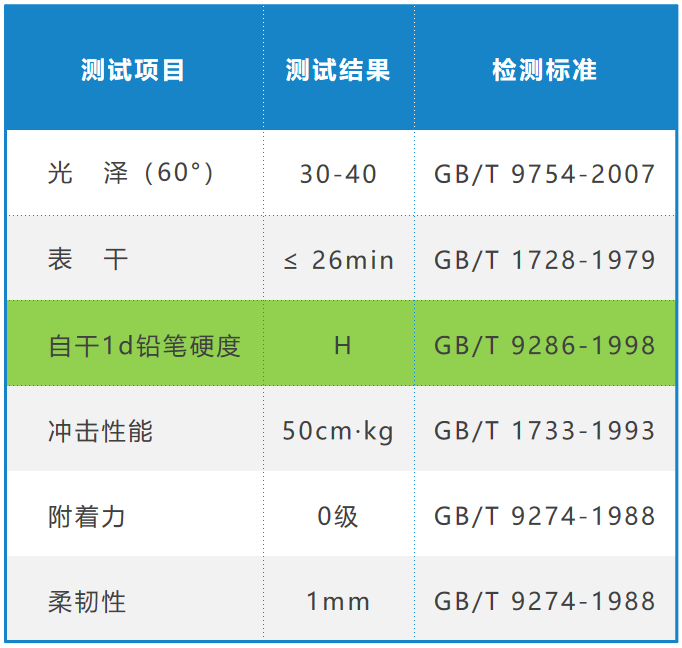

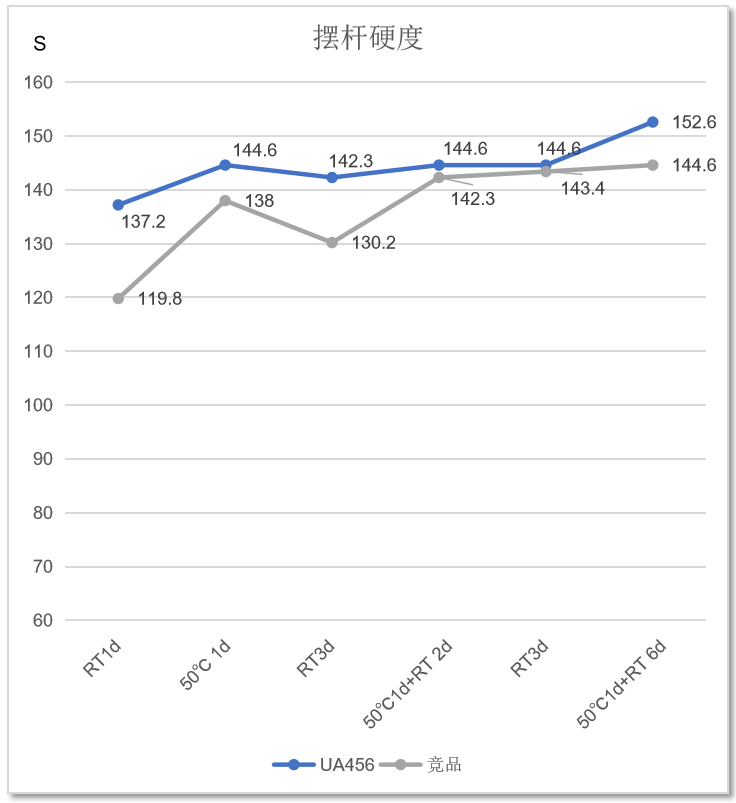

硬度极限之三 PUA——Houxian®UA456 Houxian®UA456 是一款改性脂肪族聚氨酯分散体，对各种油性底材及大部分塑料底材均有优异的附着力，具有硬度高、柔韧性佳、耐水煮及溶剂性能好，非常适合用于地板格丽斯白漆，或者中高档清漆和色漆。 突出性能：

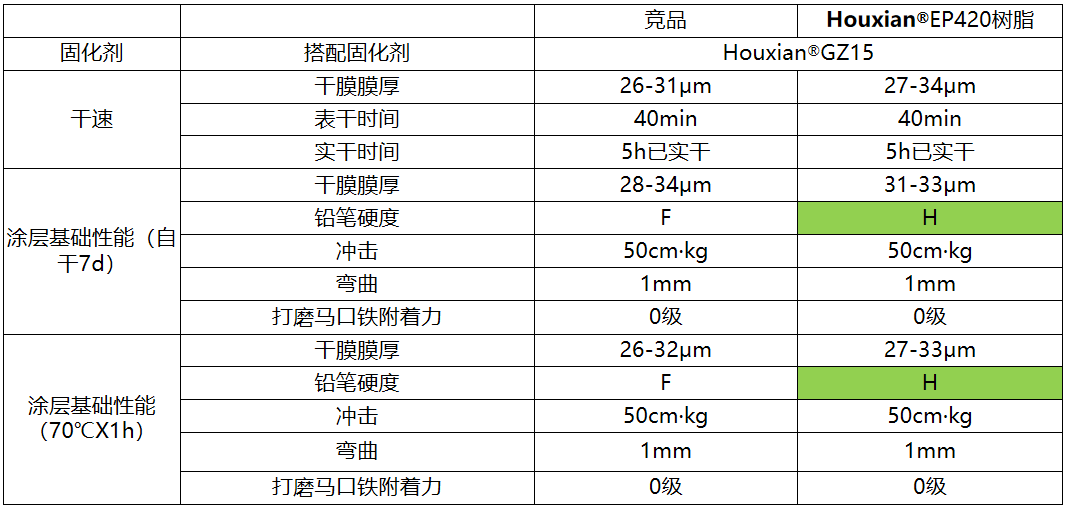

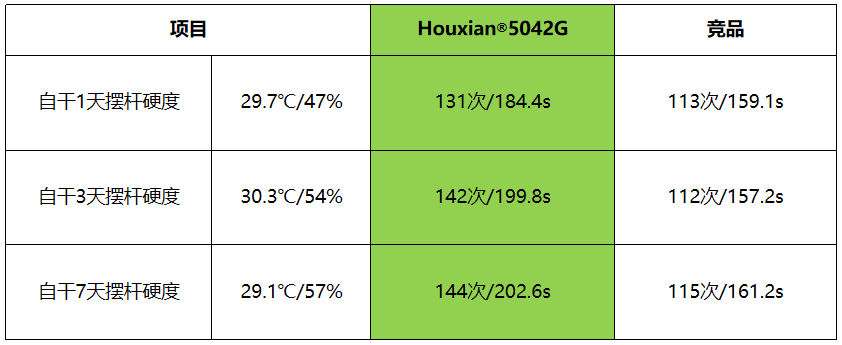

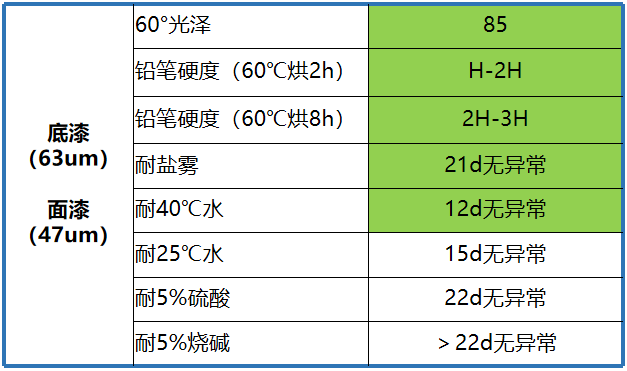

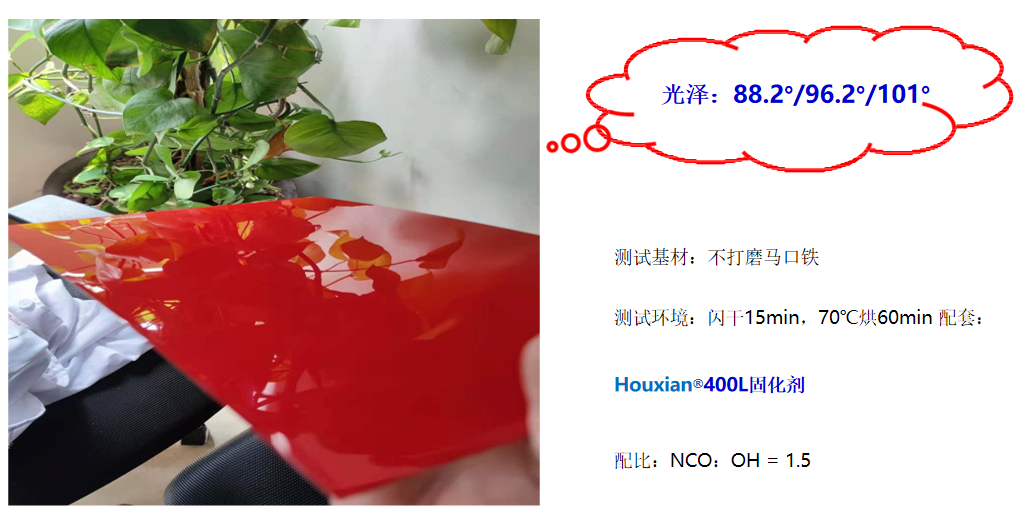

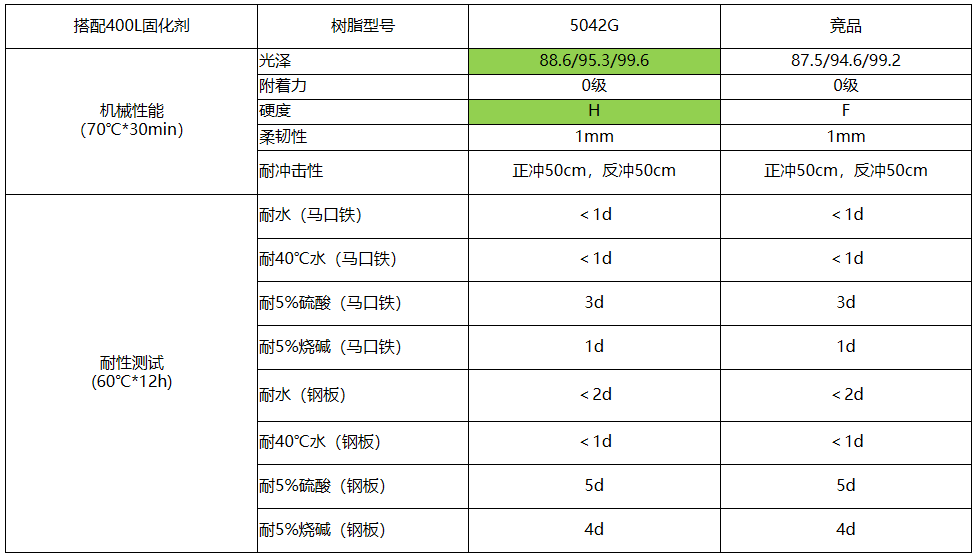

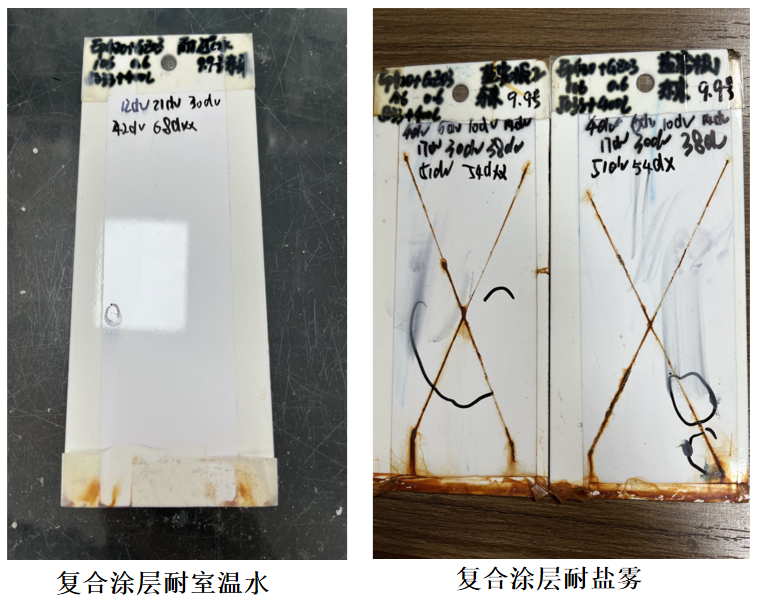

硬度极限之四 羟丙乳液——Houxian®5129 优异的复层耐性和硬度及硬度建立速度。 固含：40±1%；羟基含量：2.8%。 突出的干燥速度、耐性以及硬度建立，优异的耐候性以及耐磨性，可用于工业地坪。 Houxian® 5129 水性哑光灰色双组份面漆 Houxian®5129+200L & Houxian®EP420+GZ05 测试工艺：基材喷砂钢板,底漆喷涂50-60μm→60℃烘烤30min→冷却10min→面漆喷涂40-50μm→60℃烘烤2h 硬度极限之五 羟丙分散体——Houxian®5042G 硬度高、丰满度好、快速打包。 固含：45±1%； 羟基含量：4.2%。 干燥速度快，高光高丰满、烘烤下线硬度更高，优异的耐醇和RCA耐磨性。 Houxian®5042G与竞品摆杆硬度的对比↓ 与竞品相对比，Houxian®5042G的初始硬度和硬度建立速度更快。 硬度极限之六 环氧乳液——Houxian®EP420 “湿碰湿”，复合涂层高耐水、高耐盐雾方案 环氧底漆：Houxian®EP420+Houxian®GZ15 2KPU面漆 ：Houxian®5033+Houxian®400L 【配套工艺】 基材：打磨冷轧钢。喷涂底漆（环氧干膜40-50μm左右）→底漆放置15min →喷涂面漆（面漆干膜膜厚40-50μm）→ 复合涂层自干7d，测试耐性。 【配套性能】 复合涂层光泽（ 20°/60°）：85.3/91.6 复合涂层膜厚厚度：80-100μm 复合涂层附着力：0级 复合涂层常温耐水＞500h 复合涂层耐盐雾＞500h 期待业界客户朋友们与花果山一起深潜于广阔的技术海洋，迈进产品开发无人区，攀登水性树脂性能新高度！ |
